cad转pdf格式如何快速转换

时间:2017-08-11 16:07 来源:转载 编辑:lucy


怎样把cad文件转成pdf格式
网友说:

工具:AutoCAD 2011版本

方法步骤:

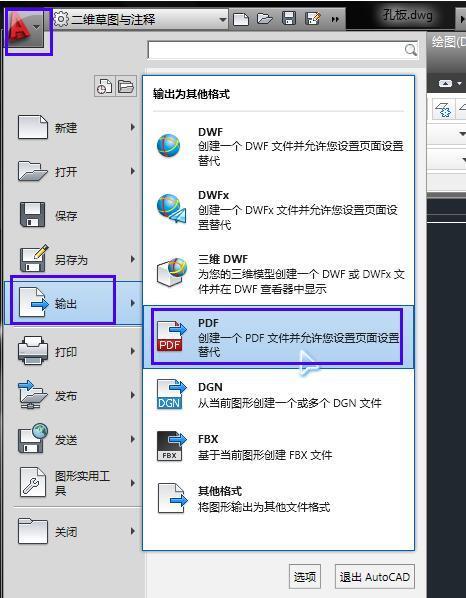

AutoCAD 2011版本有了更多的转换的选择,在菜单的输出里面就可以直接输出PDF格式的

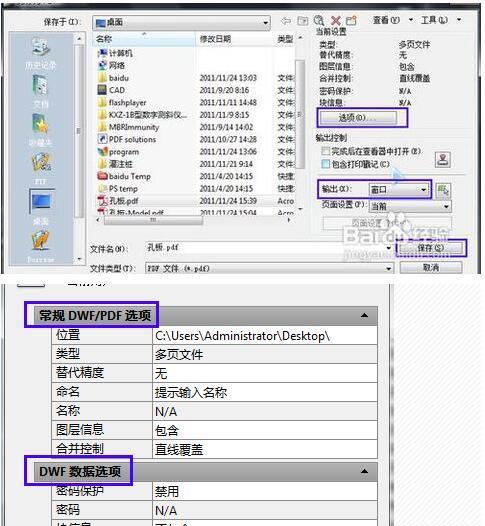

弹出输出界面,可以在输出中选用窗口来选择输出的图形区域选项是设置一些输出选项的点击输出界面的保存以后,文件就保存下来了。

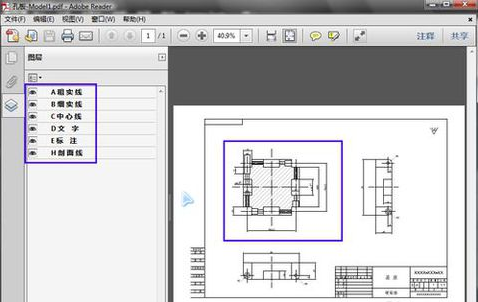

打开保存好的文件,发现新的PDF文件里面包含了图层


关闭几个图层,和上图看看对比效果真的很不错的,这样看图就更加方便...


怎么把CAD中的文件转成PDF格式
网友说:转换方法如下: 1 在Auto CAD软件中利用打开功能将要转成PDF格式的文档打开。 2 单击“打印”按钮,在弹出的打印对话框中,打印机选择“DWG To PDF.pc3”。 3 打印范围选“窗口”,然后单击右边的“窗口”按钮,选择要打印的区域。 4 勾选“居中打印”、“布满图纸”,图形方向选择“横向”。 5 打印样式选择“monochrome.ctb”灰度打印样式。 6 单击确定,弹出保存路径对话框,选择保存路径后即可转换为PDF文件。 7 使用阅读器打开PDF文件,即可看到转换出来的图纸。

CAD怎样转换成PDF格式?
网友说:

你好,你可以在CAD操作,但前提是得先装一个adobe reader,这个在网上都有下载

转换步骤如下:

1、文件—打印

2、然后会出现一个“打印模型”窗口,

3、在名称一处选择 DWG TO PDF,pc3 因为你要的是CAD车PDF呵呵当然还有其它选项

   图纸尺寸一处根据你自己的选择。

4、打印范围一处,可以点“窗口”然后鼠标框选你要转换的区域

   也可以点“显示”,但CAD窗口里要显示全你要转换的内容,它只会转换CAD窗口显示的

   内容,其它的存不上。

5、点上下边的居中打印。

最后点打印就OK啦!

也就是虚拟打印。<...


怎样把CAD文件转成PDF格式
网友说:

方法/步骤

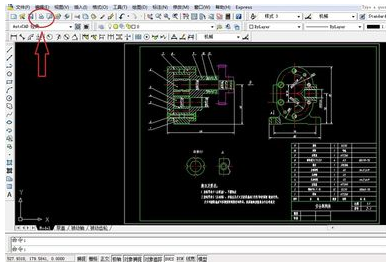

1.在Auto CAD软件中将要转成PDF格式的文档打开;

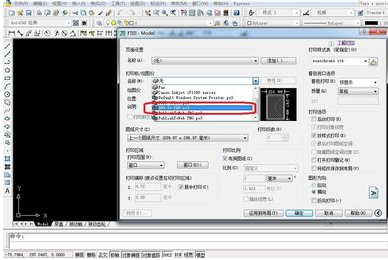

2.单击“打印”按钮,在弹出的打印对话框中,打印机选择“DWG To PDF.pc3”;

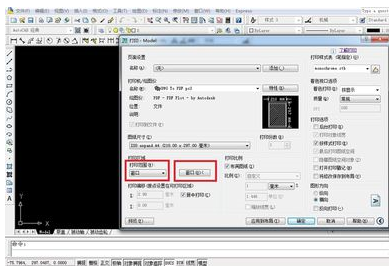

3.打印范围选“窗口”,然后单击右边的“窗口”按钮,选择要打印的区域;

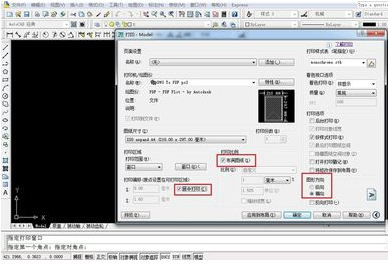

4.勾选“居中打印”、“布满图纸”,图形方向选择“横向”;

5.打印样式选择“monochrome.ctb”灰度打印样式;

6.单击确定,弹出保存路径对话...


pdf转cad格式 怎么转换
网友说:1、你先确认安装了PDF阅读器,通常使用的是Adobe Reader ;
2、保存好CAD图纸之后,你选择打印,打印的打印机选择栏上面有一个是Adobe Reader 或者PDF打印机类似,选择它;
3、直接打印,后面的就把格式选择为PDF,再后面稍微摸索下就通了。
4、另外,也可以讲CAD转换过去的PDF重现转换成CAD图纸,使用的软件是CORELDRAW!虽然没有分,但是也帮你一下!!

PDF格式如何转换成CAD格式?
网友说:PDF转DXF/DWG 1. PDF Grabber 6.0 2. PDF fly 6或者7 3. AutoDWG PDF to DWG Converter3.0 4. Able2Extract Professional 5. 有些图形用Adobe Illustrator 也可以转换的。 如果你还有什么问题 你可以HI我~~

CAD如何转换成PDF格式文档图文教程
网友说:在工业设计中,经常使用CAD软件绘画或者是编辑修改图纸。而使用CAD软件制作出来的文档为DWG格式,这种格式文档是允许他人进行编辑修改,并不利于保存文档内容。如果可以把CAD图纸转换成PDF格式就好办多了。

将Word文档转换成PDF格式,我们就都听说过。那么CAD是不是也可以支持PDF格式呢?答案当然是肯定的。今天小编就和大家分享一下:CAD如何转换成PDF格式的技巧。

其实大家在网上就可以找到相关的CAD转PDF格式转换工具,使用这种方法解决问题毕竟直接快捷。通常我们在转换文档格式之前,有些内容可能还需要进行编辑调整。大多数格式转换工具都只是支持简单的格式转换功能,不过我就发现了一款比较不错的工具——互盾CAD...

CAD转成PDF教程 CAD文件怎么转换成PDF
网友说:

CAD转成PDF教程 ,CAD文件怎么转换成PDF?其实很简单,安下小编就来分享几个办法

一、使用CAD转pdf转换器

准备工作:

在转换文件之前,大家需要先下载一款CAD的换器,然后将其下载到电脑上并进行安装,具体安装步骤就不为大家详细介绍了,软件不含插件,只要点击【下一步】留可以安装运行了。

操作步骤:

步骤1:打开CAD转PDF转换器,大家可以看到软...


CAD转换成PDF格式后怎么没彩色了
网友说:打印样式表选择“无”,不要先择 monochrome.ctb(单一色),这样就没问题了。

cad格式转pdf格式的文件转换器,谁有?
网友说:安装PDF虚拟打印机,这是最好的方法。就像打印一样,只不过是打印成电子版的PDF文档。我就是进场这样用,有利于所画图纸的保密。
